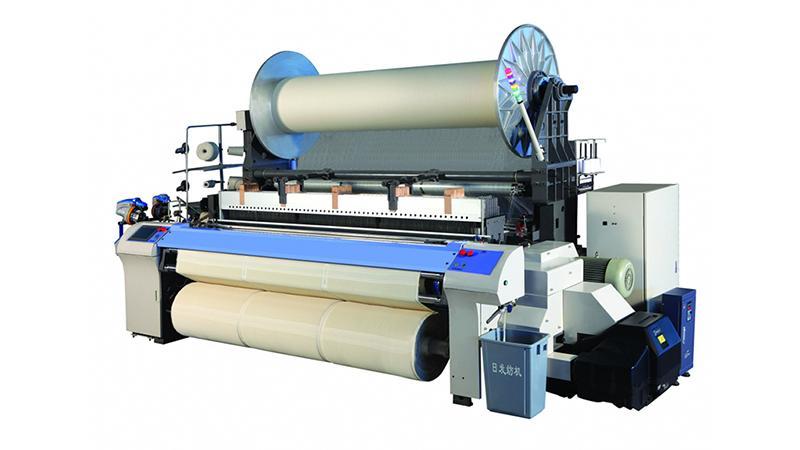

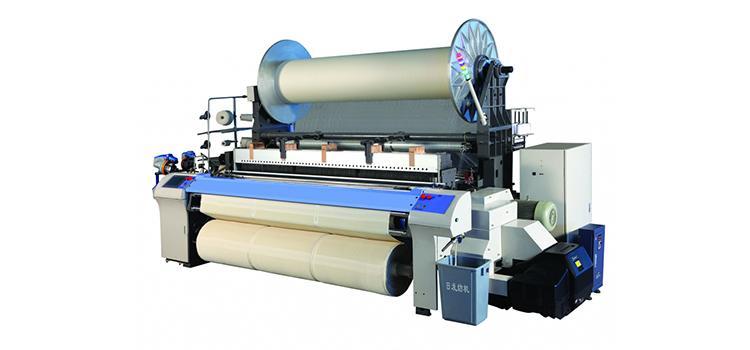

El telar de chorro de aire para tejido de rizo RFJA33 es cómodo y de operación sencilla. Se ha mejorado el confort del operario por medio de la reducción de la altura de la posición del extremo de la urdimbre. Se logra, en general, una operación sencilla de todas las funciones básicas a través del uso de una pantalla táctil HD a color de interfaz hombre-computadora
Ancho del peine (cm)
Ancho nominal del peine: 190cm, 210 cm, 230 cm, 260 cm, 280 cm, 340 cm
Ancho efectivo del peine: 0~60cm sustraídos del ancho nominal del peine (190-230cm)
0~60cm sustraídos del ancho nominal del peine (más de 260cm)
Trama
Selección de trama: selección libre de 4 a 6 colores
1. Motor de accionamiento directo
El telar de chorro de aire para tejido de rizo RFJA33 cuenta con un motor de accionamiento directo que es capaz de generar un movimiento de torsión de alta potencia al ser encendido. Esto mejora la resistencia del golpe de batán del primer huso. Este telar posee un freno electromagnético con una gran capacidad de torsión (torque) para la mejora del desempeño de frenado, de manera que previene cualquier tipo de defectos en la tela ocasionados por la parada del telar. Este mecanismo mejora la calidad de la tela en general.

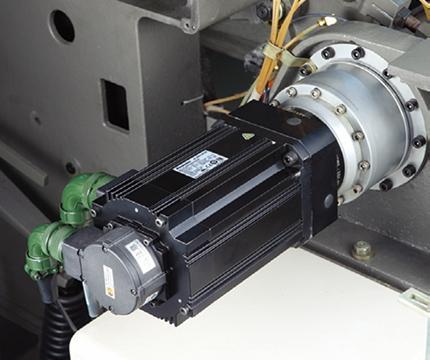

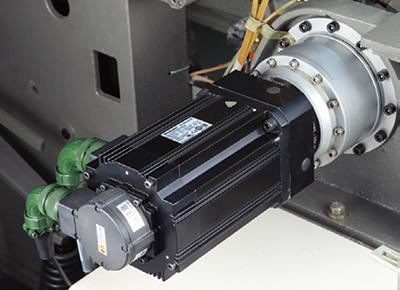

2. Movimiento de bucle
El servomotor puede controlar con precisión el movimiento de bucle, lograr un ajuste sencillo y mejorar la calidad del tejido de rizo. Este telar es capaz de producir fácilmente tejido de rizo en una variedad de diferentes longitudes y clases, que incluyen el piqué, el rizo ondulado, y otros más. Los movimientos de lazada pueden alcanzar de 3-7 nociones de lazada automática de trama, y esta conmutación mejora significativamente la flexibilidad del patrón del tejido. Los operadores pueden controlar la longitud y el periodo de producción del tejido de rizo a través de una pantalla, lo cual hace que cambiar entre diferentes patrones de diseño sea bastante sencillo.

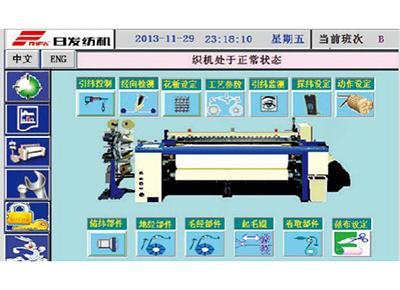

3. Sistema de control por computadora

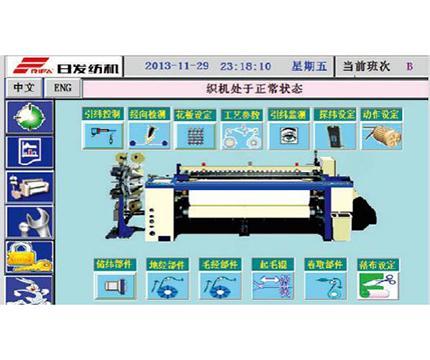

El telar de chorro de aire RFJA33 está equipado con un teclado de interfaz hombre-computadora para la visualización de una variedad de información que incluye el estado operativo, causas de fallo, parámetros de tejeduría y configuraciones del telar. Introducir diversos tipos de datos es bastante sencillo mediante el uso de teclas de función, y varios parámetros de configuración que pueden almacenarse en el telar por largos periodos de tiempo con el uso de una tarjeta de memoria. Los usuarios pueden escoger interfaces operativas en chino o inglés de acuerdo a sus requerimientos.

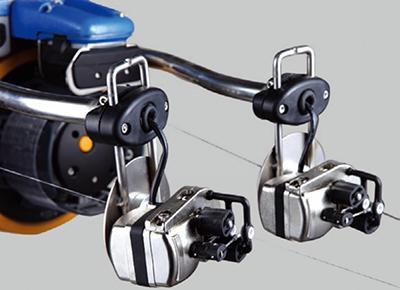

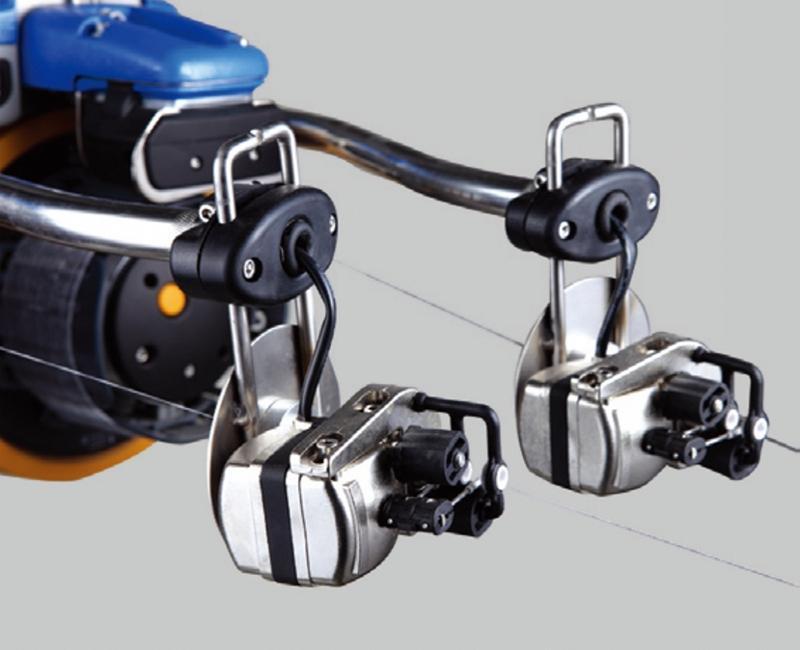

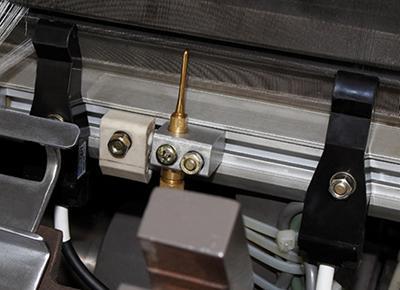

4. Palpador de trama de doble sensor El palpador de trama de doble sensor utiliza un doble sensor para detectar la trama corta normal y la flexión de la trama. También puede detectar la trama rota y la trama ultra larga, todo con la finalidad de evitar errores. Los sensores poseen también una extraordinaria resistencia a la polución, haciendo la detención estable y confiable.

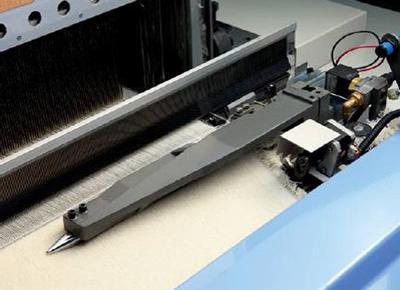

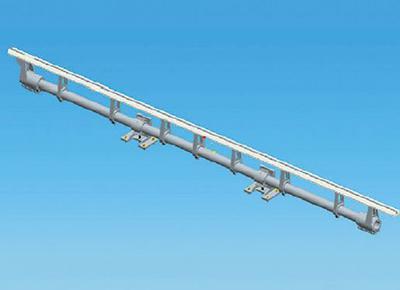

5. Templero/templazo superior

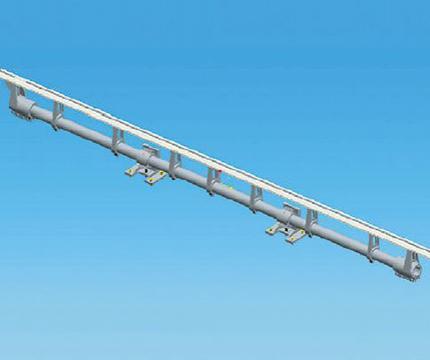

Este telar utiliza un templero/templazo de inclinación vertical que es muy fácil de ajustar y cubrir.

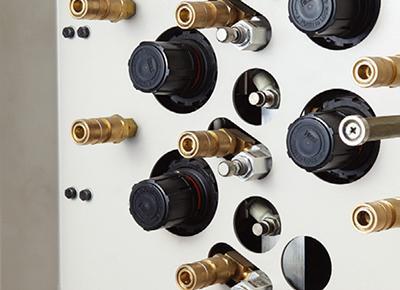

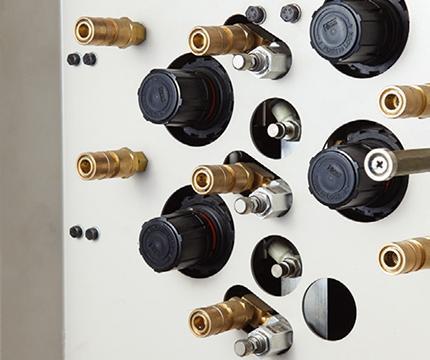

6. Sistema integrado de paso de gas
Todos los componentes del sistema de paso de gas dentro del equipo van integrados en un panel sencillo de operación que ocupa muy poco espacio. Esto hace la operación muy sencilla, y ahorra el espacio de ocupación del telar.
7. Movimiento de bucles preciso
1) La configuración de la tensión para el sistema de movimiento de bucles se lleva a cabo en las terminales. La tensión de la urdimbre de lana se monitorea con un transductor linear electrónico y todos los parámetros de retroalimentación en tiempo real se gestionan y monitorean con un microprocesador CPU de alto rendimiento. Estos parámetros de retroalimentación, al igual que los parámetros de enrollado y arrollado, logran una tejeduría sincrónica.
2) El telar está equipado con un sistema de monitoreo para lograr una detección en tiempo real de la longitud del tejido de rizo y la densidad de varias tramas.
3) Con el diseño de un plegador oscilante altamente sensitivo con mecanismo de control de la tensión del tejido y soporte ligero, este telar puede producir las medidas de rizo menos usuales y también las más comunes, incluso cuando se utilizan los tipos de hilado más delicados.

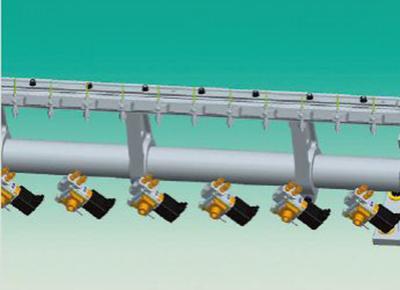

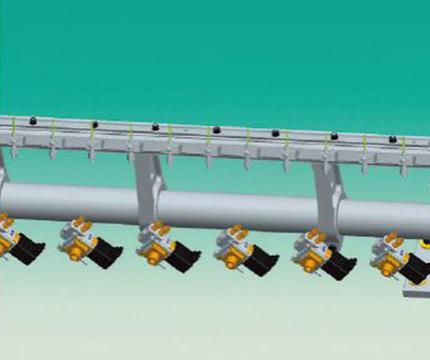

8. Ahorro de energía
Debido a que el telar está equipado con una válvula de gas entre las 2 boquillas/toberas auxiliares y la distancia del movimiento de aire es más corto, el consumo de gas es10% menor que el de equipos tradicionales.
Item | Especificación | |
Mecanismo de potencia | Método de arranque y potencia del motor | Impulsado por un súper motor de arranque |
Super motor de arranque: 3.7KW (Movimiento de calada dobby) | ||
Super motor de arranque: 5.5KW (Movimiento de calada jacquard) | ||
Operación en marcha | Control de localización de parada directa mediante freno electromagnético | |
Pulsador de operación a dos manos | ||
Mecanismo de golpe del peine | Golpeo 4 barras de varillaje de lizos (peine angosto), golpe de 6 barras de varillaje de lizos (peine ancho) | |
Mecanismo de inserción de trama | Combinación de boquillas/toberas principales y auxiliares (boquilla/tobera extensiva opcional) | |
Utiliza peine perfilado (Freno de trama ABS opcional) | ||
Manguera/tobera auxiliary principal | ||
Mecanismo de calada | Movimiento positivo de leva: 20 marcos de lizos máximo | |
Movimiento de calada Jacquard | ||
Mecanismo de desenrollamiento de la trama | Control electrónico de desenrollado positivo continuo | |
Diámetro de la valona inferior del plegador de urdimbre: φ800, diámetro de la valona superior inferior del plegador de urdimbre: φ1000 (diámetro de la valona inferior del plegador de urdimbre: φ914, φ1000, diámetro de la valona superior del plegador de urdimbre: φ1250) | ||
Mecanismo de enrollamiento de la trama | Arrollado electrónico de tejido | |
Densidad estándar de trama: 25~300 trama/pulgada | ||
Diámetro máximo del rodillo de tejido: φ600mm (integrado) | ||

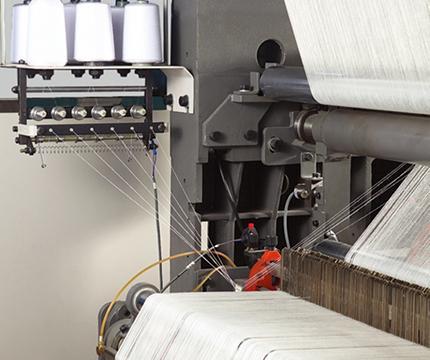

Bastidor de suministro de hilo | Soporte de piso para 8 conos de hilo (4 aspersores), soporte de piso para 12 conos de hilo (6 aspersores) | |
Movimiento de bucles | Movimiento servo de bucles: movimiento de bucles de pila por movimiento de tejido. Movimiento automático de bucles de 3-7 tramas y función de conmutación. | |
Longitud del tejido de rizo: se programa libremente desde 0-28mm. La precisión del espaciado puede ser de hasta 0.1mm. | ||
Formación de orillos | Mecanismo de orillos por gasa de vuelta | |
Tratamiento de los cabos de hilos | Cilindro para torsión de residuos | |
Cortador de trama | Cortadores mecánicos de trama a la izquierda y derecho del equipo | |

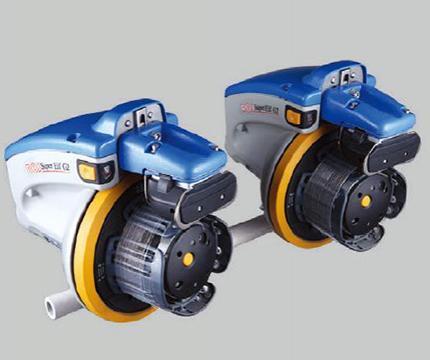

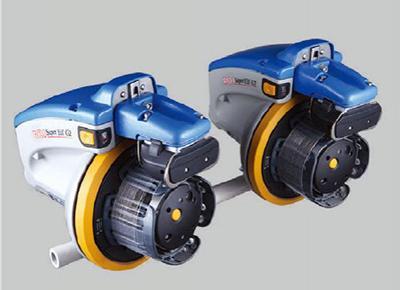

Acumulator | Acumulador por vibración | |
Lubricación | Baño de aceite para el impulse principal y suministro de aceite cetralizado automático | |
Parada | Parada de trama: palpador de trama fotoeléctrico de sensor doble | |
Parada de urdimbre: doble fila y doble lista de contacto eléctrico tipo dispositivo de parada de urdimbre | ||
Otros: paradas automática para gasa de vuelta y desechos de hilo roto de orillos | ||
Visualización de parada: el panel de control puede mostrar en una pantalla de 4 colores la causas por las cuales el equipo se detiene. | ||
Funciones automáticas | Control: sistema de control multifuncional por micro computadora que tiene las funciones de configuración de parámetros, mando, monitor, autodiagnóstico y una interfaz inteligente hombre-computadora. | |
Avance súper lento llevado a cabo por un convertidor de frecuencia (marcha hacia adelante y hacia atrás) | ||
Otro: terminal de salida del monitor | ||
Control automático de aspersión |

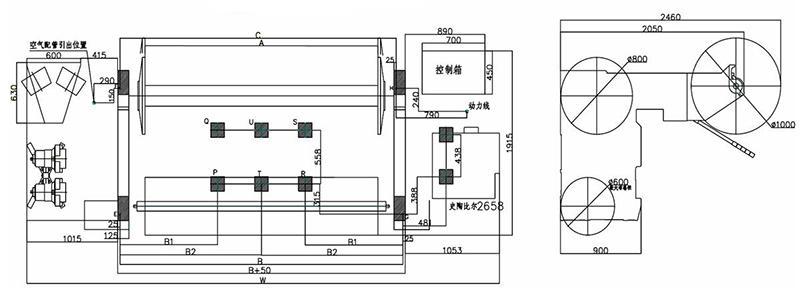

Ancho del peine (inch) | A | B | C | W | B1 | B2 |
190 | 1900 | 2460 | 2385 | 4578 | - | - |
210 | 2100 | 2660 | 2585 | 4778 | - | 1330 |
230 | 2300 | 2860 | 2785 | 4978 | - | 1430 |
260 | 2600 | 3160 | 3085 | 5278 | 1090 | - |
280 | 2800 | 3360 | 3285 | 5478 | 1090 | - |
340 | 3400 | 3960 | 3885 | 6078 | 1090 | - |
