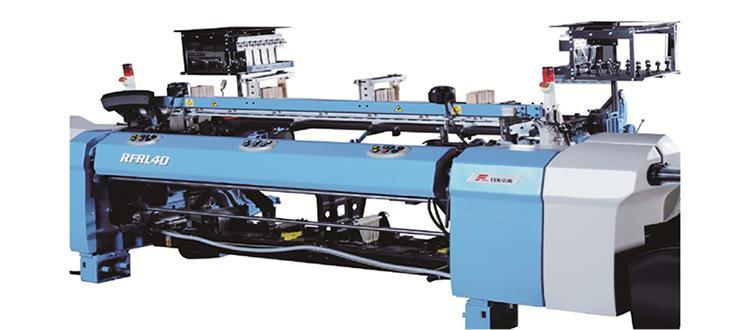

Telar de pinzas de alta velocidad RFRL40

El telar de pinzas de alta velocidad RFRL40 puede utilizarse tejer hilos como urdimbre encolada, urdimbre sin encolar, hilo retorcido, hilo no retorcido e hilo mezclado.

Este telar de pinzas es impulsado directamente por un súper motor y es controlado por un sistema de regulación de velocidad por un sistema de regulación de velocidad con un interruptor de reluctancia para regulación de velocidad. Lleva a cabo la producción de textiles con alta calidad. Por otra parte, la máquina ahorra energía con una excepcional eficiencia. Este telar utiliza 15% menos energía que aquellos de motores tradicionales que realizan similares tareas de tejido.

Ancho del peine (cm)
Área efectiva del peine: 190 cm, 210 cm, 220 cm, 230 cm, 250 cm, 340cm
Rango del ancho del peine (incluyendo el área no usada): +6cm-90cm

Capacidad de tejido
Fibra cortada: Nm200-Nm3 (Ne120-Ne1.8)
Filamento: 25dtex-3000dtex

Velocidad de tejido
Velocidad de rotación: 700 rpm
Velocidad de elaborado: 450-650 rpm (Dependiendo del ancho del peine)
Índice máximo de inserción de trama: 1260m/min (Dependiendo del ancho del peine)

Trama
Selección de trama: 1-8 colores, puede procesar dos tramas al mismo tiempo.

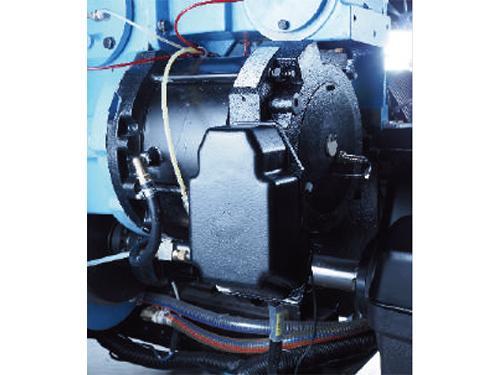

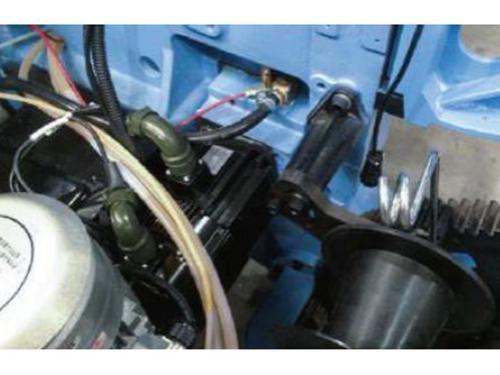

Motor principal de bajo consumo
1) El telar de pinzas de alta velocidad RFRL40 adopta una cadena de transmisión directa como reemplazo del embrague de impulsión principal y la correa, lo cual reduce el consumo de energía y el índice de fallos, minimizando de esta manera los costos generales de mantenimiento.
2) Los operadores pueden ajustar la velocidad del motor a través de una pantalla táctil para un control práctico. La operación es bastante sencilla.
3) El motor principal puede llevar a cabo la búsqueda de trama automáticamente. El peine permanece inmóvil mientras los marcos se mueven.
4) El motor adopta aceite de circulación para enfriamiento para extender la vida de uso de la máquina.

2. Práctico cambio rápido de marcos de lizos
1) Además de del usual marco de lizos de gancho inferior, el telar de pinzas de alta velocidad RFRL40 puede también conectarse con un marco de lizo ajustado.
2) Los marcos de lizos y el mecanismo de calada pueden conectarse rápidamente. La altura de los marcos puede ajustarse directamente por encima. La operación es sencilla. Cuando se cambia de tipo de textiles, los marcos de lizos pueden removerse fácilmente, mejorando de esta forma la eficiencia de trabajo.

3. Plegador de urdimbre de cambio rápido y unidad de arrollado de cambio rápido
El telar de pinzas de alta velocidad RFRL40 puede equiparse con un plegador de urdimbre de cambio rápido para reducir el tiempo de cambio y mejorar la eficiencia del tejido.

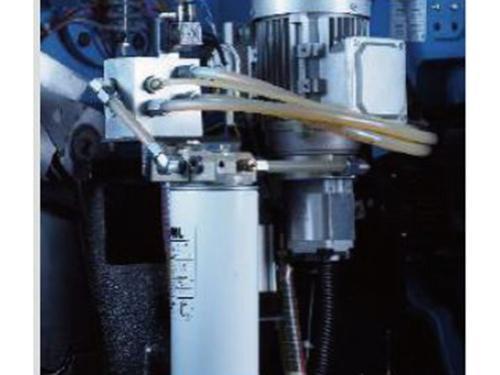

4. Lubricación centralizada
Las partes movibles principales del telar de pinzas adoptan lubricación forzada llevada a cabo por líneas de lubricación para garantizar que todas las partes movibles reciban buena lubricación.

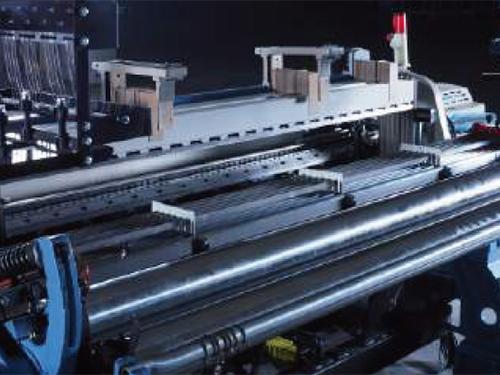

5. Respaldo doble bien adaptado y rodillo guía de arrollado doble (doble toma)
1) La configuración estándar del telar de pinzas es de doble respaldo y rodillo guía de arrollado doble que permite tejeduría de telas pesadas de buena calidad.
2) El segundo rodillo adopta un diseño modular que puede desmontarse fácilmente cuando se fabrican telas ligeras.

6. Dispositivo de arrollado electrónico y enrollado electrónico
El dispositivo de arrollado y enrollado electrónico son una configuración estándar instalada en el telar de pinzas RFRL40. El servo motor de ambos dispositivos puede ser sincrónico al adoptarse un gabinete de control integrado. Este diseño puede garantizar la producción de textiles de buena calidad sin defectos.

7. Sistema electrónico de formación de orillos y sistema electrónico de selección de trama
1) El telar de pinzas de alta velocidad está impulsado por un motor independiente por pasos. El sistema electrónico de formación de orillos ha sido instalado enfrente de los marcos de lizos, de manera que todos los marcos puedan aplicarse en tejeduría jacquard.
2) Usted puede configurar el tiempo de nivelación de la calada y el patrón de creación de orillos a través del microprocesador. Mientras tanto, la configuración puede ajustarse mientras el telar se encuentra en funcionamiento para que pueda ver los resultados de los ajsutes inmediatamente sobre la tela.

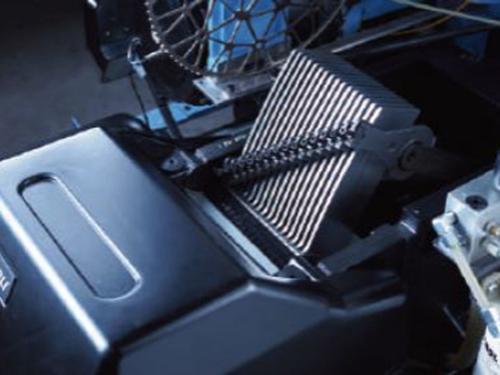

8. Mecanismo de trasmisión para mecanismo de calada de alta velocidad
El mecanismo de calada es realizado por el dispositivo de calada positiva dobby que es impulsada directamente por un súper motor. El dispositivo de calada dobby positiva puede equiparse con hasta 20 marcos de lizos los cuales pueden satisfacer los requerimientos de caladas de gran potencia. Se controla con precisión por medio de un CPU y un sistema de regulación de velocidad para llevar a cabo búsqueda de trama lenta, etc.

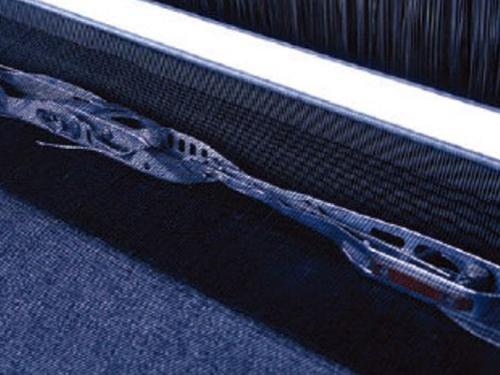

9. Sistema de inserción de trama de alta velocidad
1) Debido a la reducción del tamaño de los ganchos guía del sistema de inserción de trama y a una pinza más ligera, la fricción con el plegador puede reducirse. Esto permite tejeduría de alta velocidad con baja tensión del hilo. El número de paradas de trama se reduce.
2) El sistema de inserción de trama previene efectivamente el daño a la urdimbre. Este sistema es apropiado para muchos tipos de hilo.

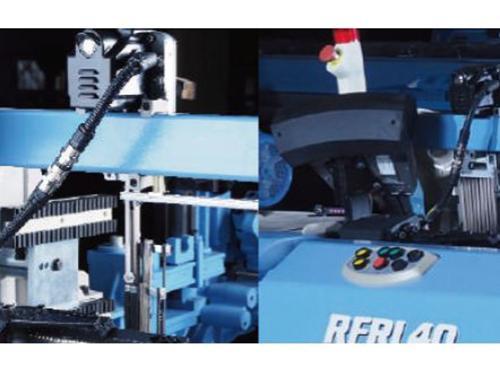

10. Control completo, sistema electrónico avanzado de regulación de velocidad

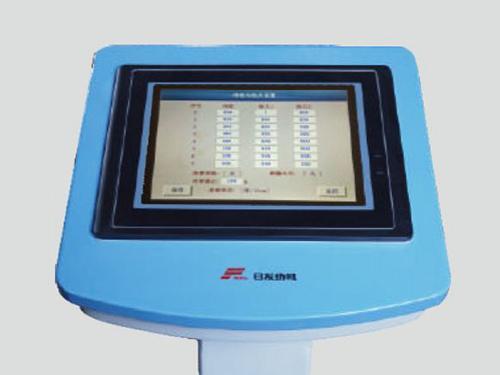

1) El telar de pinzas de alta velocidad RFRL40 adopta una interfaz de control con pantalla táctil que puede almacenar parámetros de muchas clases de textiles diferentes.
2) El microprocesador puede controlar todas las funciones del telar de pinzas. También puede grabar, analizar y almacenar todos los datos producidos.
3) LA velocidad del telar puede configurarse libremente en la interfaz de operación. El rango de regulación de la velocidad es amplio. Y el telar puede iniciarse inmediatamente. Mientras tanto, puede realizar orientación precisa de frenado y regulación de velocidad sin pasos. Al adoptar este sistema de control, tanto el rompimiento del hilo como la marca de inicio de tejido pueden reducirse efectivamente para satisfacer los requerimientos de hilados y textiles de diferentes clases.
