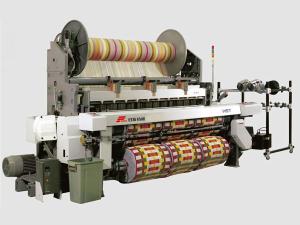

La máquina de tejer a pinzas para tela de rizo serie HST es aplicada para tejer fibras naturales (como algodón, lana, seda, y lino), rayón, y fibras sintéticas en varios tipos de tejidos de rizos de alta calidad.
Características de la máquina de tejer a pinzas para tela de rizo (telar de pinzas para tejido de rizo)
1. El movimiento de inserción y empuje de la trama es producido por el movimiento de las levas conjugadas. En el proceso de inserción de la trama, se utiliza una correa de pinza para transportar el hilo de trama a través de la calada. Nunca se acerca al hilo de trama o al urdimbre para probocarles daños.
2. La inclusión de un motor de freno neumático de 5.5kw 4p en el sistema de transmisión principal significa que la máquina de tejer puede ser detenida automáticamente en caso de romperse la trama o urdimbre ahorrando electricidad. De acuerdo a la situación de tejido actual, el telar se puede suministrar con una velocidad de segunda clase para que pueda girar a una baja velocidad para disminuir la carga de una operación de carga pesada.
3. Tanto el sistema de desenrrollado de la trama como el sistema de arrollado de tejidos son controlados por un enlace electrónico. Las formas de conexión y control permiten un patrón de tejido de rizo correcto incluso cuando la densidad de la trama cambia durante el proceso de tejido. La tensión del urdimbre se puede establecer y ajustar por medio de un control numérico para que pueda alcanzar los requisitos estándares. La densidad del urdimbre puede ser establecido fácilmente presionando un botón, la cual varía de 3 a 139 tramas/cm, El sistema NC también indica el cambio entre 8 densidades de trama diferentes para satisfacer las necesidades de diferentes aplicaciones de tejido.
4. La máquina de tejer a pinzas se puede ofrecer con sistemas de calada tipo dobby o jacquard.
5. El movimiento de desenrrollado del urdimbre rizado es controlado de forma electrónica. Desde la formación de la toalla de rizo hasta el tejido del urdimbre, el mecanismo de desenrrollado del urdimbre aumenta automáticamente la tensión del urdimbre de rizo para asegurar que ésta esté estirada firmemente.
6. El selector electrónico de tramas permite un máximo de 8 colores de la trama que va a ser tejida.
7. La toalla de rizo es formada con la ayuda de un dispositivo electrónico avanzado de formación de toalla de rizo. Un motor operado de forma manual e independiente controla la altura de la toalla de rizo que varía entre 0 y 20mm. Permite que el telar cambie la altura de la toalla de rizo así como también cambiar entre 5 proporciones de trama de 3 a 7 tramas.
8. El sistema de control de microcomputadora tiene varias funciones como control de sistema y detección de fallas.
| Item | Especificación |
| Ancho del peine | Ancho nominal del peine: 190cm, 220cm, 240cm, 260cm, 280cm, 320cm |
| Velocidad | 240(Ancho del peine aproximado) 260～380rpm 260(Ancho del peine aproximado) 250～360rpm |
| Número de hilos | 5～500tex |
| Método de fabricación de toallas de rizos | Moviendo el urdimbre |
| Altura de la toalla de rizo | 0.5～10mm |
| Rango de densidad de la trama | Densidad de la trama principal: 80～500 tramas/10cm Densidad de la trama auxiliar: 1 a 6 veces la densidad de la trama principal |
| Mecanismo de fabricación de tela de toalla | Leva con varilla de conexión |
| Diámetro del reborde del urdimbre | Diámetro del reborde del urdimbre de la toalla:1000cm Diámetro del reborde del urdimbre en tierra: 600cm |
| Diámetro máximo del rodillo de tejido | 550cm |
| Dispositivo de selección de trama | Control electrónico (permite un máximo de 8 colores de la trama que va a ser tejida) |
| Desenrrollado de trama de toalla | Control electrónico (servo motor A.C.) |
| Desenrrolador de urdimbre | Control electrónico |
| Arrollado | Control electrónico |
| Protección de detención del urdimbre | Con puntos de contacto eléctricos |
| Localización automática de la trama | Localizador automático de trama previniendo marcas del set |
| Sistema de pasada | Paso dobby o paso jacquard |
| Sistema de control eléctrico | Sistema de control por microcomputadora de chip simple |
| Mecanismo de empuje de trama | Leva conjugada |
| Mecanismo de desenrrollado de urdimbre | Pinzas dobles con un dispositivo de inserción de trama en un lado del telar. Una pinza transporta la trama al centro de la calada, donde la pinza opuesta la sujeta y la transporta a través del resto de la trayectoria. Este movimiento es producido por las levas conjugadas. |
| Protector de detención del urdimbre | Sensor piezoeléctrico para la detección de tramas |
| Borde | Bordes de gasa |
| Sistema de lubricación de aceite | El sistema de transmisión principal es lubricado realizando una sumersión en aceite mientras que los otros mecanismos de transmisión son lubricados introduciendo el aceite en ellos. |
La máquina de tejer a pinzas para tela de rizo serie HST se divide en seis tipos agrupados en tres series. Recibe una tecnología avanzada internacionalmente de la empresa Hiraiwa de Japón. Con una estructura resistente y compacta, diseño modular, el telar es la primera elección de los clientes de todo el mundo.
| N° de modelo | RFHST40 |
| Cetificados | ISO |
| Tipo | Telar |
| Motor principal | Motor especial de freno electromagnético de 5.5kw (7.5kw) |
| Desenrrollado y arrollado | Control electrónico (Motor servo / conversor) |
| Rodillo de tejido | Diámetro máx. del rodillo 550mm |
| Densidad de trama | 3-139 tramas/Cm Intercambio automático de 8 tipos de densidades |
| Paso | Dobby electrónico máx. de 20 ejes / Jacquard electrónico |
| Longitud de toalla | 0-20mm |
| Ancho del peine principal (Cm) | 240 / 260 |
| Bucles | Control mecánico o por servo motor |
| Viga de trama | Diámetro de 800mm(Viga de toalla de 1000mm opcional) |
| Velocidad máxima | 370rpm (Velocidad económica: 300~330rpm |
| Mercado de exportación | Sudeste de Asia, África, Medio Oriente, Asia oriental |
| Marca | RIFA |
| Embalaje | Pallet de madera |
| Estándar | Ancho del peine principal (CM): 240260 |
| Origen | Liaocheng, provincia de Shandong, China |
| Código HS | 8446302000 |
| Capacidad de producción | 1000 PCS/año |
