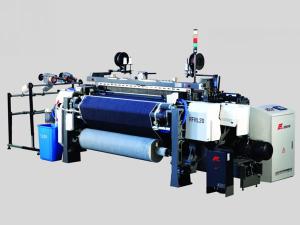

Máquina de tejer a pinzas RFRL20 (Telar de pinzas)

La máquina de tejer a pinzas RFRL20 representa a la tecnología madura que ha sido aplicada en varios otros productos de Rifa. Este es un telar de alta velocidad diseñado con una eficiencia energética, baja vibración y ruido reducido. Impulsado directamente por un motor de reluctancia patentado, esta máquina de tejer puede cambiar su velocidad de tejido para adecuarse a diferentes hilos y tipos de tejido, ahorrando combustible en un 15% a diferencia de los telares convencionales con las mismas condiciones de tejido. Por otra parte, el motor ofrece un par de torsión de arranque más alto, excelente función de frenado, y funcionamiento estable. Puede lograr una regulación de velocidad continua.

Diseño y aplicaciones de la máquina de tejer a pinzas (telar de pinzas)
Los mecanismos de paso, inserción de trama, desenrrollado de urdimbre y arrollado de tejido han sido especialmente diseñados para fabricar diferentes tipos de telas y tejidos, como mezclilla, materia cruda, lana, pana, tela de algodón y telas combinadas (para uso en tapicería), telas industriales de peso ligero y grosor medio, lino, y fibra de vidrio.

Parámetros técnicos de la máquina de tejer a pinzas (telar de pinzas)
Item Parámetros principales
Ancho nominal del peine (cm) Ancho nominal del peine: 190, 210, 230, 260, 280
Ancho efectivo del peine: 0~40cm extraído del valor del ancho nominal del peine.
Capacidad de tejido Hilo de fibra de algodón o sintética: 500tex(1.2Ne)~5tex(120Ne)
Hilo flameado o hilo peinada: 680tex(1.5Nm) ~10tex(100Nm)
Filamento: 10dte(9Td) ~1650dte(1500Td)
Velocidad de tejido Velocidad de tejido: 380~450r/min
Índice de inserción máxima de trama: 1200m/min
Trama Dispositivo de selección de trama de alta velocidad de 4-8 colores
Acumulador de trama: dispositivo de almacenamiento de trama en forma de tambor fijo o dispositivo de almacenamiento tipo tambor electrónico
Corte de trama: tijeras mecánicas
Potencia Motor de reluctancia para una eficiencia energética y alto rendimiento
Paso Sistema de paso dobby (con un máximo de 20 marcos de lizo) o jacquard electrónico
Empuje Dispositivo de empuje con levas colocadas en ambos lados
Tracción de urdimbre Leva conjugada
Desenrrollador de trama Sevo motor de AC continuo
Diámetro del reborde del urdimbre: φ800mm, φ1000mm
Arrollador de tejido Servo motor de AC continuo
Diámetro máximo del rollo de tejido: φ550mm
Densidad de la trama: 5-120 pasadas/cm
Bordes Dispositivo mecánico para doblado de bordes
Dispositivo de corte de bordes: dispositivo de corte mecánico como estándar
Temple (tejido): temple independiente en ambos lados del telar
Lubricación Lubricación por baño de aceite o presionando el aceite en el cojinete con su mano
Protección de detención Protector de detención de la trama: con 6 filas de puntos de contacto eléctricos
Protector de detención de la trama: es un detector eléctrico altamente sensible que puede prevenir la inserción de una trama doble no deseada.
Visor de detención del telar: cuando se detiene el telar, la luz LED de 4 colores será encendida. La razón que causa la detención del telar será visualizada en el panel de control.
Funciones automáticas Detención de la máquina automática en un punto designado, localizador de trama de baja velocidad, ajuste de tensión de la trama, detección automática, reajuste, visualización de fallas.
Control eléctrico Sistema de control de CPU multifuncional, control automático, monitoreo, diagnóstico, visualización de información, visor de pantalla grande, comunicación de dos vías, operación por presionado de botón, ajuste oportuno, ajuste de parámetros y programas.

Características de la máquina de tejer a pinzas (telar de pinzas)
1. En base a un análisis en computadora y modelado en 3D de vanguardia, hemos lanzado un diseño de máquina de tejer a pinzas optimizado donde se han diseñado de forma efectiva la unión de vigas y el rodillo de arrollado del tejido, el dispositivo de paso de la trama es liviano y bien equilibrado, y las piezas de movimiento están hechos con precisión. Dichas características producen bajo ruido durante la operación.
2. Para poder realizar un control digital, el telar de pinzas adopta una tecnología de control por computadora de núcleos múltiples y multibus. El CPU de alto rendimiento no sólo maneja y controla todas las unidades de control electrónico en la computadora, sino que también los dispositivos de control externos como dobby y jacquard por medio del puerto de entrada y puerto de salida. El puerto USB de diseño único permite a los usuarios establecer de forma práctica los parámetros de tejido y procedimientos así como también facilita la transmisión de información. El sistema de control puede recolectar información sobre condiciones de operación, control del estado de funcionamiento, e intercambio de información en tiempo real para ofrecerla para un ajuste automático, detección de fallas y diagnósticos.
3. Un motor súper proporciona la energía necesaria para que la máquina de tejer a pinzas complete movimientos como localización de trama y tejido lento. Incorpora una tecnología de control numérico altamente automático que permite realizar varias funciones automáticas, incluyendo compensación de caída de tejido automática, localización de caída de tejido, ajuste de tensión de la trama, control de red, diagnóstico de fallas. Estas funciones aseguran la buena calidad del telar.
4. La interfaz hombre-máquina fácil de usar de la máquina de tejer a pinzas hace que la entrada y salida de información en grandes cantidades sea un proceso conveniente y de alta eficiencia. La pantalla de visualización de gran tamaño permite una comunicación de dos vías más fácil por lo que los usuarios pueden establecer y ajustar los parámetros de procesos y procedimientos de fabricación. El único dispositivo de ajuste de parámetros hace que la operación de la máquina y reajuste sean más fáciles que antes. También reduce altamente el tiempo de trabajo.

N° de modelo RFRL20
Certificados ISO
Tipo Telar
Mercados de exportación Sudamérica, Sudeste de Asia, Medio Oriente, Asia oriental
Información adicional
Marca RIFA
Embalaje Pallet de madera
Estándar Ancho del peine: 190~380cm
Origen Ciudad de Liaocheng, provincia de Shandong, China
Código HS 84463020
Capacidad de producción 1000sets/año
